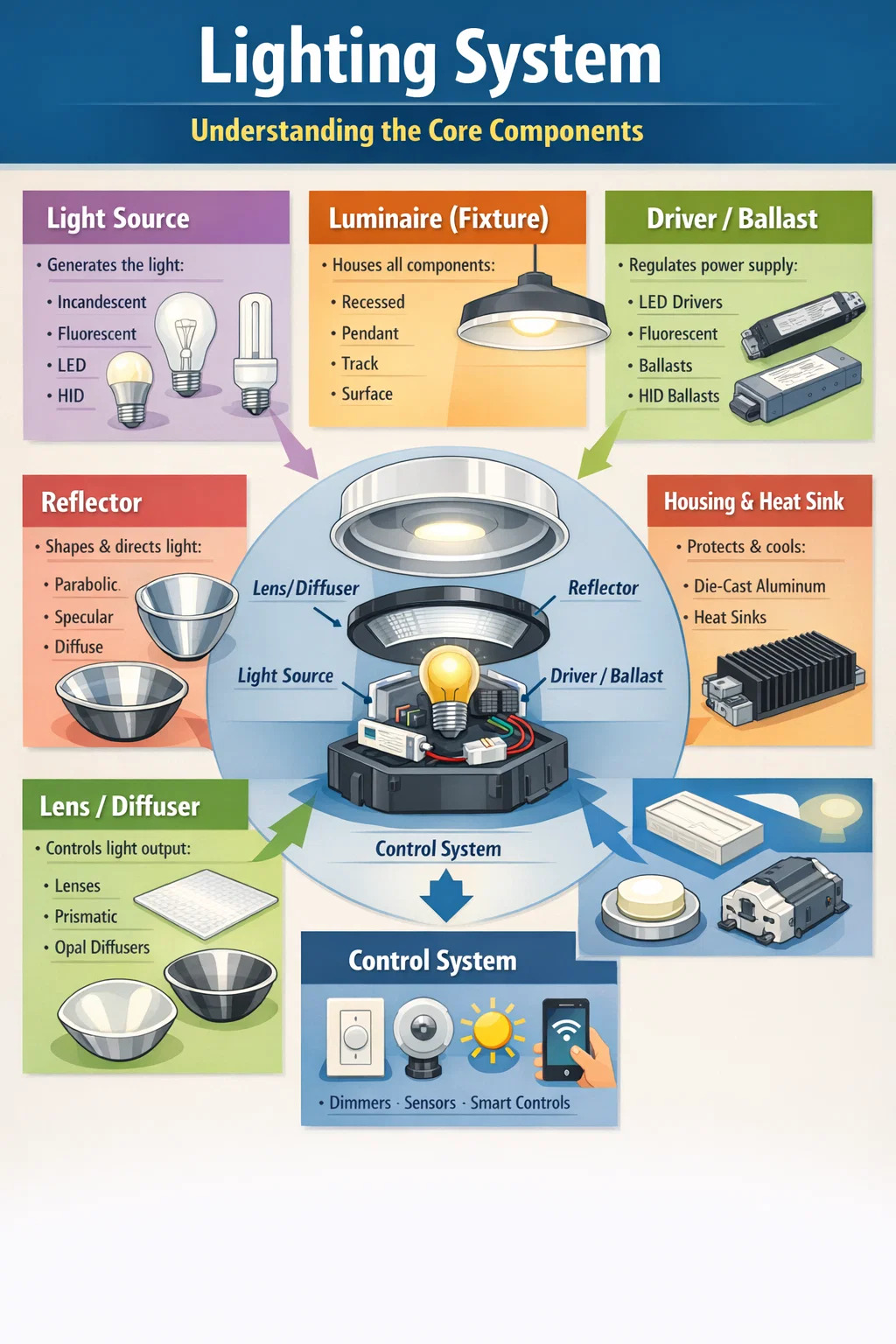

Valaistus ei ole vain valaistusta – se on huolellisesti suunniteltu järjestelmä, joka koostuu erillisistä, toisistaan riippuvaisista komponenteista. Valaistuksen ydinkomponentteja ovat valonlähde, valaisin (valaisin), liitäntälaite tai ohjain, heijastin, linssi tai diffuusori, kotelo ja ohjausjärjestelmä. Jokaisella osalla on erityinen rooli sen määrittämisessä, kuinka valoa tuotetaan, muotoillaan, jakautuu ja hallitaan. Olitpa suunnittelemassa kodin valaistussuunnitelmaa, perustamassa liiketilaa tai tekemässä vianetsintää olemassa olevaan asennukseen, näiden osien ymmärtäminen antaa sinulle ratkaisevan edun.
Valon lähde: Mistä kaikki alkaa
Valonlähde on komponentti, joka todella tuottaa valoa. Se on minkä tahansa valaistusjärjestelmän tunnistettavin osa, ja sen takana oleva tekniikka on muuttunut dramaattisesti viimeisten vuosikymmenten aikana.
Hehkulamput
Perinteinen hehkulamppu toimii ohjaamalla sähkövirtaa volframilangan läpi, kunnes se hehkuu. Näiden lamppujen värintoistoindeksi (CRI) on 100, mikä tarkoittaa, että hehkulampun valossa värit näyttävät täsmälleen samalta kuin luonnollisessa auringonvalossa. kuitenkin hehkulamput muuttavat vain noin 10 % energiasta näkyväksi valoksi , ja loput 90 % menetetään lämpönä. Niistä poistetaan suurelta osin asteittain tehokkaampia teknologioita.
Loistelamput
Loistelamput toimivat jännittävällä elohopeahöyryllä, joka tuottaa ultraviolettivaloa, joka sitten aktivoi fosforipinnoitteen lähettämään näkyvää valoa. Ne ovat huomattavasti tehokkaampia kuin hehkulamput – 32 watin T8-loisteputki tuottaa suunnilleen saman valotehon kuin 75 watin hehkulamppu. Yleisiä käyttökohteita ovat toimistot, koulut ja liiketilat. Kompaktit loistelamput (CFL) toivat tämän tekniikan asuinympäristöihin.
LED (Light Emitting Diode) -lähteet
LED-tekniikka on nyt hallitseva valonlähde lähes kaikissa sovelluksissa. LEDit voivat saavuttaa yli 200 lumenia wattia kohden , verrattuna hehkulamppujen noin 15 lm/W:iin. Niiden käyttöikä on 25 000 - 100 000 tuntia, ne eivät sisällä elohopeaa, ja niitä on saatavana laajalla värilämpötila-alueella lämpimästä 2700K:sta päivänvalon 6500K:een. Tavallinen LED-lamppu, joka korvaa 60 W hehkulampun, kuluttaa tyypillisesti vain 8–10 wattia.
High-Intensity Discharge (HID) -lähteet
HID-lamppuja ovat metallihalogenidi-, korkeapainenatrium- (HPS) ja elohopeahöyrylamput. Niitä käytetään ensisijaisesti ulko- ja teollisuusympäristöissä, joissa tarvitaan suurta valotehoa suurille alueille. Esimerkiksi 400 W metallihalogenidilamppu voi tuottaa noin 36 000 lumenia. HID-lähteet vaativat useiden minuuttien lämpenemisjakson ennen kuin ne saavuttavat täyden kirkkauden.
Valaisin: Asuminen Kaikki Valaistuksen osat Yhdessä
Valaisin – jota kutsutaan yleisesti valaisimeksi – on täydellinen yksikkö, joka sisältää ja tukee valonlähdettä ja kaikkia siihen liittyviä komponentteja. Valaisimen muotoilu vaikuttaa suoraan valaistuksen esteettiseen ja toiminnalliseen suorituskykyyn.
Valaisimet luokitellaan asennustavan, valonjakomallin ja käyttöympäristön mukaan. Yleisiä kiinnitystyyppejä ovat:
- Upotetut kalusteet — asennetaan kattoon tai seiniin tasaisen, matalaprofiilisen ilmeen saamiseksi
- Pinta-asennettavat valaisimet — kiinnitetty suoraan pintaan ilman syvennyksiä
- Riippuvalaisimet — ripustettu katosta narun, tangon tai ketjun kautta
- Ratavalaisimet — asennettu sähköistettyyn kiskoon mahdollistaen muuttamisen
- Pylväsasennettavat tai pylvääseen asennettavat valaisimet — käytetään ulkona alueen valaistukseen
Valaisimen runko tarjoaa myös mekaanisen suojan lampulle ja sähkökomponenteille, ja ulko- tai teollisuusympäristöissä IP (Ingress Protection) -luokitukset määräävät, kuinka hyvin valaisin kestää pölyä ja kosteutta. Esimerkiksi IP65-luokiteltu valaisin on täysin pölytiivis ja suojattu vesisuihkuilta, joten se soveltuu ulkokäyttöön.
Liitännät ja ohjaimet: Virranhallintakomponentit
Kaikki valonlähteet eivät voi kytkeä suoraan vakiovirtalähteeseen. Monet vaativat laitteen, joka säätelee lamppuun virtaavaa sähkövirtaa. Nämä laitteet ovat liitäntälaite (loiste- ja HID-lampuille) ja ohjain (LED-lampuille).
Liitännät loiste- ja HID-lamppuihin
Liitäntälaite rajoittaa ja säätelee virtaa loisteputki- ja HID-piireissä. Ilman sitä nämä lamput kuluttaisivat kasvavaa virtaa, kunnes ne epäonnistuvat. Magneettiset liitäntälaitteet olivat vakiona vuosikymmeniä, mutta elektroniset liitäntälaitteet ovat suurelta osin korvanneet ne paremman tehokkuuden, vähentyneen välkkymisen ja äänettömän toiminnan ansiosta. T8-loistelamppujen elektroniset liitäntälaitteet toimivat tyypillisesti 20 000 Hz:n tai korkeammilla taajuuksilla, mikä eliminoi täysin magneettityyppeihin liittyvän 100/120 Hz:n välkynnän.
LED-ajurit
LED-ohjain muuntaa AC-verkkojännitteen LED-valojen tarvitsemaksi tasajännitteeksi ja -virraksi. LEDit ovat erittäin herkkiä virranvaihteluille — Pienikin ylivirta voi lyhentää merkittävästi käyttöikää tai aiheuttaa välittömän vian. Vakiovirtaohjaimet ovat yleisin tyyppi, joka syöttää kiinteän virran (tyypillisesti 350 mA, 700 mA tai 1050 mA) jännitteen muutoksista riippumatta. Vakiojänniteohjaimet syöttävät kiinteän jännitteen (yleensä 12 V tai 24 V DC), ja niitä käytetään sovelluksissa, kuten LED-nauhavalaistuksessa. Himmennettävät ohjaimet mahdollistavat integroinnin himmentämisen ohjausjärjestelmiin, mikä on kriittinen ominaisuus monissa nykyaikaisissa asennuksissa.
Heijastimet: Valon ohjaaminen ja muotoilu
Valonlähde itsessään lähettää valoa kaikkiin suuntiin. Heijastimet ohjaavat ja keskittävät valon kohdealueelle, mikä lisää dramaattisesti hyödyllistä valotehoa ja parantaa tehokkuutta. Heijastimen geometria ja pintakäsittely määräävät valon jakautumiskuvion.
Yleisiä heijastimen muotoja ovat:
- Paraboliset heijastimet — tuottaa kapean, yhdensuuntaisen valonsäteen, joka on ihanteellinen kohde- ja valonheittimille
- Elliptiset heijastimet — keskittää valon polttopisteeseen, jota käytetään teatteri- ja näyttövalaistuksessa
- Spekulaariset (peiliviimeistelyt) heijastimet — tuottaa teräviä, määriteltyjä säteitä korkealla tehokkuudella, mutta mahdollisella häikäisyllä
- Matta- tai hajaheijastimet — hajottaa valoa laajemmin vähentäen karkeita varjoja
Heijastinmateriaaleja ovat kiillotettu alumiini (heijastuskyky 85–95 %), hopeapinnoitettu alumiini (jopa 98 % heijastuskyky) ja valkoiseksi maalatut pinnat (heijastuskyky noin 70–85 %). Materiaalivalinta vaikuttaa sekä heijastuneen valon määrään että laatuun.
Linssit ja diffuusorit: Valon laadun ja jakautumisen hallinta
Linssit ja diffuusorit ovat optisia komponentteja, jotka on sijoitettu valonlähteen eteen muokkaamaan valon ulostuloa valaisimesta. Ne palvelevat sekä käytännöllisiä että esteettisiä tarkoituksia.
Linssit
Linssit taittavat valon muuttaakseen sen suuntaa ja säteen kulmaa. Fresnel-linssit, joita tavallisesti esiintyy teatteri- ja elokuvavalaistuksessa, käyttävät samankeskisiä renkaita tuottamaan pehmeäreunaisen säteen samalla kun ne ovat kevyitä ja ohuita. Prismaattiset linssit, joita käytetään usein toimisto- ja teollisuusvalaisimissa, suuntaavat alaspäin suuntautuvan valon laajempaan jakautumiseen, mikä parantaa työtilan tasaisuutta. LED-moduuleiden säteen muotoilevat linssit mahdollistavat sädekulmien tarkan hallinnan kapeista 10°:sta jopa 120°:een.
Hajottimet
Hajottimet hajottavat valoa vähentäen häikäisyä ja luovat pehmeämmän, tasaisemman valaistuksen. Opaaliset (maidonvalkoiset) diffuusorit ovat yleisimpiä ja tarjoavat yhtenäisen, häikäisemättömän ulkonäön. Prismaattiset diffuusorit tarjoavat enemmän valonläpäisyä kuin opaalityypit, mutta heikentävät silti suoraa näkyvyyttä valonlähteeseen. Mikroprismaattiset diffuusorit ovat hienostunut versio, joka läpäisee jopa 92 % valosta piilottaen samalla lampun tehokkaasti. LED-paneelivaloissa diffuusorit ovat kriittisiä yksittäisten LED-pisteiden peittämisessä ja sileän, tasaisen pinnan luomisessa.
Asumisen ja lämmön hallintajärjestelmä
Valaisimen kotelo suojaa sisäosia fyysisiltä vaurioilta ja ympäristötekijöiltä. Mutta erityisesti LED-valaistuksessa kotelo palvelee myös kriittistä lämmönhallintatoimintoa. Lämpö on LED-suorituskyvyn ja pitkäikäisyyden ensisijainen vihollinen.
LED-liitoksen lämpötila - itse puolijohteen lämpötila - vaikuttaa suoraan lumentehoon ja käyttöikään. Jokaista 10°C:n risteyslämpötilan nousua kohti nimellismaksimin yläpuolella LEDin käyttöikää voidaan lyhentää noin 50 %. Tehokkaat lämmönhallintastrategiat sisältävät:
- Lämmityselementit — alumiinirivat tai -levyt, jotka johtavat ja haihduttavat lämpöä pois LEDistä
- Terminen rajapintamateriaalit (TIM) — LEDin ja jäähdytyselementin väliin sijoitetut lämpöä johtavat tahnat tai tyynyt
- Metalliydinpiirilevyt (MCPCB:t) — piirilevyt, joissa on alumiini- tai kuparipohjakerros, joka levittää lämpöä nopeasti
- Aktiiviset tuulettimet — käytetään erittäin suuritehoisissa sovelluksissa, joissa passiivinen jäähdytys ei ole riittävä
Myös asunnon materiaalilla on väliä. Painevalettua alumiinia käytetään laajalti sen erinomaisen lämmönjohtavuuden (noin 96–230 W/m·K seoksesta riippuen), kestävyyden ja suhteellisen pienen painonsa ansiosta. Polykarbonaattia ja muita muoveja käytetään vähätehoisissa sovelluksissa, joissa lämpövaatimukset ovat minimaaliset.
Valaistuksen ohjausjärjestelmät: Valon toiminnan ja ajan hallinta
Ohjausjärjestelmät ovat yhä tärkeämpi osa nykyaikaista valaistusta. Ne säätelevät, milloin valot syttyvät ja sammuvat, millä voimakkuudella ne toimivat ja kuinka ne reagoivat ympäristöolosuhteisiin tai käyttäjän syötteisiin. Tehokas valaistuksen ohjaus voi vähentää energiankulutusta 30 % - 60 % verrattuna hallitsemattomiin järjestelmiin.
Himmentimet
Himmentimet vähentävät lamppuun syötettyä jännitettä tai virtaa sen tehon pienentämiseksi. LED-järjestelmissä yleisimpiä tyyppejä ovat vaihekatkaistut himmentimet (TRIAC-säätimet) ja 0–10 V analogiset himmentimet. On tärkeää sovittaa himmentimen tyyppi LED-ohjaimen vaatimuksiin, koska yhteensopimattomat yhdistelmät johtavat välkkymiseen, rajoitettuun himmennysalueeseen tai lampun vikaantumiseen. Laadukkaan LED-himmennysjärjestelmän tulee kyetä himmentämään tasaisesti 100 %:sta vähintään 1 %:iin ilman näkyvää välkkymistä tai kohinaa.
Läsnäolo- ja liiketunnistimet
Läsnäoloanturit kytkevät valot automaattisesti päälle, kun läsnäolo havaitaan, ja sammuttavat tietyn käyttämättömyyden jälkeen. Passiiviset infrapuna-anturit (PIR) havaitsevat muutokset liikkuvien lämpimien kappaleiden infrapunasäteilyssä. Ultraäänianturit havaitsevat liikkeen ääniaaltoheijastuksen kautta, mikä tekee niistä tehokkaita tiloissa, joissa on esteitä. Kaksoisteknologian anturit yhdistävät molemmat menetelmät tarkkuuden lisäämiseksi. Liiketiloissa läsnäoloanturit yksin vähentävät valaistuksen energiankulutusta 25–50 %.
Päivänvalokorjuujärjestelmät
Nämä järjestelmät mittaavat valoantureita ympäröivän päivänvalon tasoa ja himmentävät tai sammuttavat sähkövalot automaattisesti, kun luonnonvaloa riittää. Liikerakennuksen etelänpuoleisella kehävyöhykkeellä päivänvalokorjuu voi vähentää valaistuksen energiankulutusta 40–70 % päivänvalossa.
Älykkäät ja verkotetut valaistuksen säätimet
Nykyaikaiset älykkäät valaistusjärjestelmät mahdollistavat yksittäisten valaisimien tai ryhmien ohjelmoinnin, valvonnan ja etäsäädön. Protokollat, kuten DALI (Digital Addressable Lighting Interface), DMX512 (käytetään viihdevalaistuksessa), Zigbee ja Bluetooth Mesh mahdollistavat hienostuneen kohtausten hallinnan ja energiaraportoinnin. Suurissa kaupallisissa asennuksissa nämä järjestelmät tarjoavat yksityiskohtaista tietoa käyttötavoista, mikä mahdollistaa jatkuvan optimoinnin.
Johdotukset ja sähkökomponentit
Jokaisen valaistusasennuksen takana on sähköinfrastruktuuri, joka sisältää johdot, kytkentärasiat, katkaisijat ja muuntajat. Nämä eivät aina näy, mutta niiden määrittely vaikuttaa suoraan turvallisuuteen ja suorituskykyyn.
Pienjännite-LED-järjestelmät, erityisesti ne, jotka toimivat 12V tai 24V DC-jännitteellä, vaativat sopivan muuntajan tai virtalähteen verkkojännitteen laskemiseksi. Johdinmitta on määritettävä oikein, jotta se pystyy käsittelemään virran kuormitusta ilman liiallista jännitehäviötä. Esimerkiksi 24 V:n LED-järjestelmässä, joka käyttää 50 wattia kuormitusta 10 metrin etäisyydellä, alimittaisen johdon (esim. 0,5 mm²) käyttö voi aiheuttaa yli 2 V:n jännitehäviön, mikä vähentää näkyvästi LEDin kirkkautta ja mahdollisesti aiheuttaa värien epäjohdonmukaisuuksia.
Sulakkeiden tai katkaisijoiden muodossa oleva piirisuojaus estää ylikuormituksen tai oikosulkujen aiheuttamat vauriot. Maasulkukatkaisijoita (GFCI) tarvitaan märissä tai kosteissa paikoissa sähköiskun estämiseksi.
Valaistuksen tärkeimpien osien vertailu: Viitekatsaus
| Komponentti | Ensisijainen toiminto | Yleiset materiaalit/tyypit | Avaimen määritys |
|---|---|---|---|
| Valon lähde | Luo näkyvää valoa | LED, loisteputki, HID, hehkulamppu | Lumenit, watti, CCT, CRI |
| Valaisin | Asu ja tue kaikki osat | Upotettu, riipus, tela, pinta | IP-luokitus, asennustapa |
| Painolasti/kuljettaja | Säädä sähkönsyöttöä | Elektroninen liitäntälaite, vakiovirta-LED-ohjain | Lähtövirta/jännite, himmennysyhteensopivuus |
| Heijastin | Suuntaa ja keskitä valo | Kiillotettu alumiini, hopeapinnoitettu, valkoinen maali | Heijastavuus %, säteen kulma |
| Linssi/hajotin | Muokkaa valon jakautumista ja vähennä häikäisyä | Fresnel, prismaattinen, opaali, mikroprismaattinen | Valonläpäisy %, säteen leviäminen |
| Kotelo/jäähdytyselementti | Suojaa komponentteja, hallitse lämpöä | Painevalettu alumiini, polykarbonaatti | Lämmönjohtavuus, IP-luokitus |
| Ohjausjärjestelmä | Hallitse valotehoa ja ajoitusta | Himmennin, läsnäolotunnistin, DALI, Zigbee | Himmennysalue, protokollayhteensopivuus |
Värilämpötila ja värintoisto: Valon laadun määrittävät suorituskykymittarit
Vaikka värilämpötila ja värintoistoindeksi (CRI) eivät ole samassa merkityksessä fyysisiä komponentteja, ne ovat valonlähteeseen sidottuja perusmäärityksiä, jotka määrittävät, miltä tila näyttää ja tuntuu tietyssä valaistusjärjestelmässä.
Värilämpötila (CCT)
Kelvineinä (K) mitattuna värilämpötila kuvaa valkoisen valon näennäistä lämpöä tai kylmyyttä. Lämmin valkoinen (2700K–3000K) luo kodikkaan, rentouttavan ilmapiirin, joka sopii makuuhuoneisiin ja ravintoloihin. Neutraali valkoinen (3500K–4000K) on yleinen toimistoissa ja vähittäiskaupassa. Viileä päivänvalo (5000K–6500K) edistää valppautta ja sitä käytetään työintensiivisissä ympäristöissä, kuten laboratorioissa tai työpajoissa. Väärä värilämpötila tietylle sovellukselle voi saada tilat tuntumaan epämukavilta tai heikentää tuottavuutta.
Värintoistoindeksi (CRI)
CRI mittaa, kuinka tarkasti valonlähde toistaa värejä vertailuvalonlähteeseen verrattuna asteikolla 0–100. CRI:tä 80 pidetään vähimmäishyväksyttynä useimmissa kaupallisissa sovelluksissa, kun taas CRI 90:tä suositellaan vähittäismyyntiin, gallerioihin, lääketieteellisiin tiloihin ja kaikkialle, missä värien tarkkuus on kriittinen. Korkean CRI:n LEDejä on saatavana, mutta tyypillisesti korkeammalla hinnalla ja joskus hieman alhaisemmalla tehokkuudella kuin alhaisemman CRI:n LEDit.
Kuinka valaistusosat toimivat yhdessä täydellisessä järjestelmässä
Yksittäisten komponenttien ymmärtäminen on arvokasta, mutta valaistusasennuksen todellinen suorituskyky riippuu siitä, kuinka hyvin nämä osat toimivat yhdessä. Laadukas LED-siru, joka on yhdistetty huonosti suunniteltuun ohjaimeen, toimii huonommin. Hyvin määritelty heijastin, joka on yhdistetty väärin sovitetun linssin kanssa, voi luoda ei-toivottuja esineitä. Ja paraskin valaisin tuottaa huonoja tuloksia, jos ohjausjärjestelmä ei ole yhteensopiva tai lämmönhallinta on riittämätön.
Harkitse esimerkiksi vaatekauppaa. Tavoitteena on saada vaatteet näyttämään eloisilta ja houkuttelevilta. Ihanteellinen järjestelmä voi sisältää:
- Korkean CRI:n (CRI 95 ) LED-lähde 3000K:ssa toistaa kangasvärit tarkasti lämpimällä, kutsuvalla sävyllä
- Heijastin, jonka valokeilakulma on 25–35°, joka keskittää valon kauppatavaroiden näytöille läikyttämättä seinille
- Vakiovirta-LED-ohjain 0–10 V:n himmennystoiminnolla mahdollistaa mielialan säätelyn koko päivän
- Kattoristikkoon asennettu kiskovalaisin mahdollistaa joustavuuden uudelleensijoittelussa, kun tavarajärjestelyt muuttuvat
- Päivänvalon sadonkorjuuanturi myymälän ikkunoiden lähellä vähentää energiankulutusta, kun luonnonvaloa on riittävästi
Jokainen komponentti on valittu palvelemaan yleistä suunnittelun tarkoitusta. Minkä tahansa niistä muuttaminen - esimerkiksi CRI 80 -lähteen korvaaminen kustannusten säästämiseksi - heikentää lopputulosta tavalla, joka vaikuttaa asiakaskokemukseen ja mahdollisesti myynnin suorituskykyyn.
Tämä järjestelmäajattelu erottaa toimivan valaistusasennuksen erinomaisesta. Suunnitteletpa yhdelle huoneelle tai koko rakennukselle, jokaisen valaistusosan arvioiminen tilan vaatimusten mukaan – ja komponenttien yhteensopivuuden varmistaminen – on hyvän valaistussuunnittelun perusta.
